“供應四軸加工中心V650L 模具加工中心”參數說明
| 是否有現貨： |
是 |
認證： |
ISO9000：2008 |
| 品牌： |
西爾普數控 |
刀具數量： |
16 |
| 布局形式： |
立式 |
作用對象： |
五金 |
| 動力類型： |
機械傳動 |
界面語言： |
中文 |
| 精密度： |
高精度 |
自動化程度： |
自動 |
| 類型： |
立式加工中心 |
控制軸數： |
三軸 |
| 加工工序： |
鉆攻銑削加工中心 |
售后服務： |
1年免費保修 |
| 重量： |
3500KG |
主電機功率： |
5.5KW |
| 主軸轉速范圍： |
8000 |
定位精度： |
0.02 |
| 三軸行程(X*Y*Z)： |
650*400*520 |
T型槽尺寸(寬*數量)： |
3-14-140 |
| 型號： |
V650L |
規格： |
2000*2310*2320 |
| 包裝： |
木架 |
產量： |
2000 |
“供應四軸加工中心V650L 模具加工中心”詳細介紹

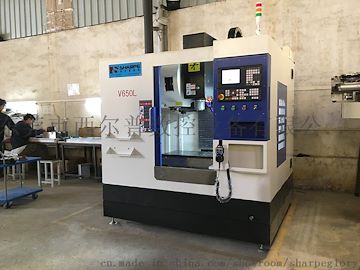

650數控加工中心
適用范圍：
批量生產加工中型五金零件，可以鉆孔，攻絲，銑切。適合材料銅鋁件，鑄件，一般鋼件的加工。也可加裝西爾普數控分度頭，實現4軸聯動多面加工。
產品簡介：
1. V650加工中心是采用目前市場上成熟穩定的臺灣寶元數控加工中心系統，并配以十六把斗笠式BT40刀庫（可選配24把圓盤式BT40刀庫）。產品配置較高，精度很高，穩定性很高。能較大切削產品。
產品特點：
1. 大跨距的結構設計，采用滾柱線性導軌，增加設備的剛性；
2. 改變刀庫側掛于立柱一側的設計為由底座來支撐，減少刀庫對立柱的側向力；
3. 采用24把圣杰機械臂式刀庫或16把圣杰斗笠刀庫和BT40的機械主軸，有較大的切削力；
4. 核心部件都采用臺灣制造的產品，臺灣寶元系統，臺灣丹銓主軸，臺灣上銀導軌；
5. 采用絕對值伺服進給驅動電機，不用行程塊的傳統設計，減少常見的超程報警；
6. 設備能有突出的運行穩定特性。
技術參數：
| 序號 |
項目 |
參數 |
| 1 |
工作臺面積 長X寬 |
750X420 |
| 2 |
T型槽 數量-寬-間距 |
3-14-140 |
| 3 |
X軸行程X |
650 |
| 4 |
Y軸行程Y |
400 |
| 5 |
Z軸行程Z |
520 |
| 6 |
主軸端面至工作臺 |
100-620 |
| 7 |
主軸中心至立柱導軌面 |
500 |
| 8 |
工作臺載重(KG) |
250 |
| 9 |
主軸轉速 |
8000RPM |
| 10 |
主軸功率（KW） |
5.5KW |
| 11 |
進給電機X 軸扭矩（N.m） |
X 軸扭矩（N.m） |
6 |
| 12 |
Y 軸扭矩（N.m） |
6 |
| 13 |
Z 軸扭矩（N.m） |
6 |
| 14 |
刀庫 |
圓盤式或斗笠式 |
24把或12把 |
| 15 |
換刀時間 |
? |
（1）斗笠式7秒 （2）圓盤式1.4秒 |
| 16 |
快速移動速度：X/Y/Z(mm/min)fast |
24000 |
| 17 |
切削進給速度（mm/min） |
0-10000 |
| 18 |
絲桿參數X/Y/Z(直徑mm/螺距mm) |
3210P3 |
| 19 |
線性導軌尺寸 |
X:RG30；Y:RG30? Z：RG30 |
| 20 |
控制系統Control system |
臺灣寶元 528M或選配四軸系統568M |
| 21 |
機床外型尺寸 |
2000*2310*2320 |
| 22 |
機床重量 |
3.5T |
?
|
